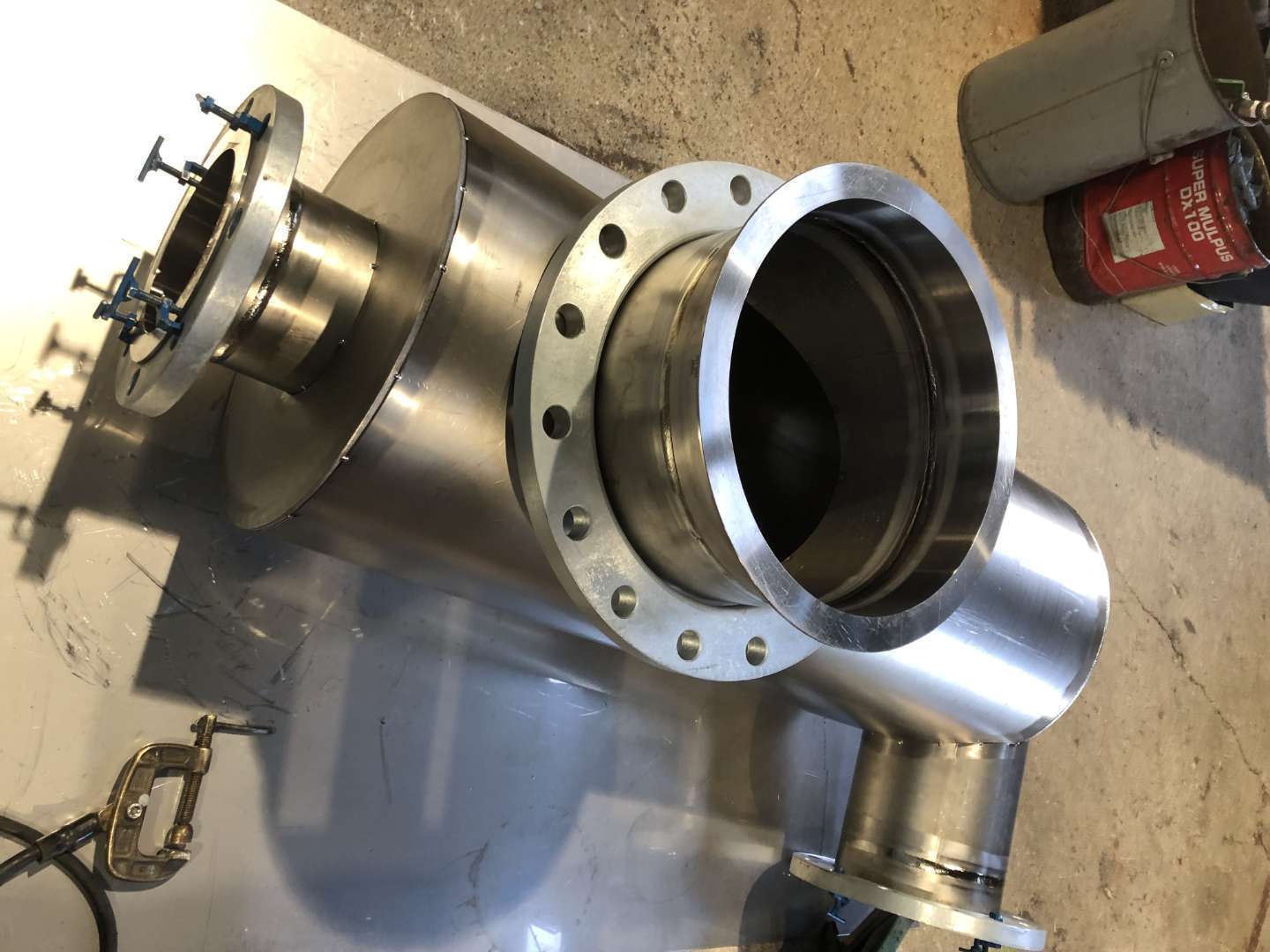

参照：施工事例「チタン製作品」より
https://nagashio-kougyo.com/showcase/factory/2179
工場やプラントの安定稼働を支える重要な要素の一つが、プラント配管の品質です。
特に海水や強腐食性薬品など、過酷な条件下で使用される配管では、材料の選定と加工精度が設備全体の寿命を大きく左右します。
岡山県倉敷市を拠点にプラント配管工事を手がけてきた長塩工業では、一般的な金属では対応が難しいチタン加工にも対応しています。
本記事では、プラント配管におけるチタン加工の特長と、長塩工業の超精密溶接技術について解説します。
■なぜチタンなのか？極限環境プラント配管を支える「耐食性」の秘密
プラント設備の配管は、一度設置すると簡単に交換できるものではありません。
そのため、初期コストだけでなく、長期にわたって安定して使用できるかどうかが重要な判断基準になります。
特に海水や塩化物イオンを含む薬液を扱う環境では、汎用的なステンレス鋼であっても腐食が進行し、想定より早く補修や更新が必要になるケースがあります。
こうした事態は、設備停止や工期延長につながり、結果として大きな損失を招く可能性があります。
このような極限環境で採用されるのが、チタン配管です。
チタンは表面に不動態皮膜（金属表面を保護する非常に薄い膜）を形成し、流体と母材（配管そのものの金属）を隔離します。この皮膜は自己修復性（小さな傷が生じても自然に元の状態へ戻ろうとする性質）を持ち、長期間にわたって高い耐食性を維持します。
チタン系配管が不可欠な使用場所
チタン配管の特性が最も発揮されるのは、他の金属では長期使用が難しい過酷な環境です。
①海水・汽水系プラント
発電所の冷却水系統や復水器、海水淡水化プラントでは、塩分による腐食リスクが常に存在します。
チタン配管は海水中でも腐食しにくく、配管の長寿命化と点検・補修頻度の低減につながります。
②化学プラント
塩化物イオン濃度の高い溶液や湿塩素ガス、排煙脱硫装置で扱われる酸性スラリー（泥状の液体）などは、配管への負荷が非常に大きい流体です。
このような環境では、腐食による配管の突発的なリーク（漏えい）や破損が、生産停止だけでなく、環境汚染や作業者の安全リスクに直結します。
チタン配管は、こうした重大なトラブルを未然に防ぐための、最終的な安全対策として機能します。
長塩工業は豊富な実績と確かな技術で、難易度の高い施工を得意としております。金属・配管のことは是非弊社まで。無料相談・お見積りをお気軽にご利用ください。
無料相談・お見積りはこちら
https://nagashio-kougyo.com/contact
施工事例はこちら
https://nagashio-kougyo.com/showcase
■チタン配管の種類と使い分け〜極限環境に応じた材料選定の考え方
チタン配管は、その純度や微量な合金成分によって耐食性や強度、施工性が大きく異なります。そのため、流体の温度や濃度、腐食環境、運転条件を踏まえ、使用箇所ごとに最適な品種を選定することがプラント配管では極めて重要です。長塩工業では、材料特性だけでなく施工条件や将来的な保全までを見据え、プラントの要求に適したチタン品種をご提案しています。
最も汎用的な純チタン：JIS TP270C（ASTM Grade2）
特徴
純チタンの中で最も一般的に使用されるグレードで、耐食性・加工性・溶接性のバランスに優れています。チタン本来の耐食性能を安定して発揮できる点が特長です。
用途
発電所や海水淡水化プラントの冷却水系統、復水器チューブなどの海水系配管のほか、塩化物イオンを含む溶液を扱う一般的な化学プラントでも標準材として使用されます。
ポイント
コストと性能のバランスに優れており、特に厳しい隙間腐食環境にさらされない配管ラインでは、最も採用実績の多い材料です。
強度を高めた純チタン：JIS TP340C（ASTM Grade3）
特徴
TP270Cと同等の耐食性を持ちながら、機械的強度を高めた純チタンです。
用途
TP270Cの耐食性が求められる条件下で、より高い圧力や外力の影響を受けやすい配管ラインに使用されます。
ポイント
材料強度を活かすことで、単純に肉厚を増やすのではなく、配管重量や施工性を考慮した設計上の選択肢を広げることができます。
隙間腐食に強いチタン合金：JIS Ti-Pd（ASTM Grade7）
特徴
パラジウム（Pd）を微量に添加することで、チタンの弱点とされる隙間腐食に対する耐性を大幅に向上させたチタン合金です。
用途
強酸性溶液を扱う配管ラインや、フランジ接続部、ガスケット接触部、ボルト締結部など、流体が滞留・濃縮しやすく隙間腐食が発生しやすい重要箇所に限定して使用されます。
ポイント
材料コストは高くなりますが、腐食リスクが集中する箇所に戦略的に採用することで、プラント全体の信頼性を確保するための有効な材料です。
設置環境や使用条件に応じたチタン材料の選定についても、長塩工業にお任せください。プラント配管の要求に応じた最適な材料と施工方法をご提案いたします。
■失敗は許されない！プラント配管工事におけるチタン加工と溶接が「超難関」である理由
チタン配管の性能は、母材の選定と溶接品質の二つによって決まります。なかでも溶接工程は、一般的な鋼材の施工とは一線を画し、極めて高い技術力と厳格な管理体制が求められます。チタン加工が難易度の高い分野とされる理由は、この溶接工程にあるのです。
究極の溶接難易度
チタンは約400℃以上に加熱されると、空気中の酸素（O₂）・窒素（N₂）・水素（H₂）と速やかに反応し、それらを金属組織中に取り込みやすい性質を持っています。溶接時のわずかな管理不備であっても、この反応が起こると、配管の性能に深刻な影響を及ぼします。
・酸素、窒素との反応
溶接部に酸化物や窒化物が生成されると、金属組織は急激に脆化（もろくなること）します。その結果、本来チタンが持つ高い耐食性が損なわれ、クラックの発生や早期破損につながる恐れがあります。
・水素との反応
溶接中に水素が取り込まれると、水素脆化が生じ、じん性（粘り強さ）が低下します。外力や振動が加わる環境では、想定より早い段階でトラブルが発生する要因となります。
要求される「長塩クオリティ」の技術力
こうした脆化を防ぐため、長塩工業が徹底しているのが、「溶融部およびその周辺が400℃以下に冷却されるまで、完全に大気から遮断する」という基本原則です。この原則を確実に守れるかどうかが、チタン溶接の品質を大きく左右します。
・超精密な二重アルゴンシールド溶接
長塩工業では、チタン溶接において多重のシールド管理を行っています。溶接トーチ周辺をアルゴンガスで保護するトーチシールドに加え、トーチ通過後の熱影響部（HAZ）が十分に冷却されるまで後方を保護するトレーリングシールドを併用します。さらに、配管内部には高純度アルゴンガスを充填する裏波バックシールドを行い、内面からの酸化も確実に防止します。
・厳格な「酸化色判定」と作業環境管理
溶接後のビード表面や熱影響部に現れる変色（酸化色）は、脆化の有無を判断する重要な指標です。長塩工業では、無色または極めて薄い黄色（ゴールド）の範囲を合格基準とし、それ以外の状態は良品として扱いません。
また、油分や湿気、鉄粉などの異材混入（コンタミ）は、チタン腐食の引き金となるため、作業は専用テントやクリーンルーム環境で実施し、切削工具やブラシもチタン専用品を使用しています。
熟練の技と資格
チタン溶接は、設備や治具（溶接時に位置や精度を安定させる固定器具）だけで品質が決まるものではなく、溶接を手掛ける技術者の手技と経験が大きく影響します。長塩工業の溶接技術者は、チタン溶接に関する高度な専門資格を保有し、日々の訓練を通じて、一度で安定した裏波を形成できる技術と、徹底した品質管理を両立させています。
他社様に"嫌がられる"ような配管・加工こそ、長塩工業にお任せください。まずは無料相談・お見積りをお気軽にご利用ください。
無料相談・お見積りはこちら
https://nagashio-kougyo.com/contact
施工事例はこちら
https://nagashio-kougyo.com/showcase
■長塩工業が選ばれる理由～チタン配管を一貫して任せられるトータルエンジニアリング力～
チタン配管の業者選定では、溶接技術に加え、さまざまな要素が求められます。材料選定が適切か、加工精度が安定しているか、施工後にトラブルなく稼働し続けるか。こうした点を含めて、最初から最後まで一貫して任せられる体制があるかどうかが判断基準になります。
長塩工業は、創業以来培ってきた特殊金属配管工事の経験をもとに、チタンをはじめとする難易度の高いプラント配管に対応してきました。材料特性を踏まえた設計段階から、製作・溶接・検査までを一貫して管理できる点が、同社の強みです。
また、最新鋭の溶接・加工設備を導入するだけでなく、ベテラン職人と若手技術者を組み合わせたチーム体制により、品質のばらつきを抑えた安定した製作を実現しています。製作物は複数段階で確認を行い、手戻りが発生しないよう徹底した品質管理を行っています。
極限環境下で長期間安定稼働するプラント設備を実現するためには、施工技術だけでなく、全体を見渡したエンジニアリング力が欠かせません。チタン配管という高度な分野において、設計意図を正しく形にできるパートナーとして、長塩工業の「超精密溶接技術」をご検討ください。
無料相談・お見積りはこちら
https://nagashio-kougyo.com/contact
施工事例はこちら
https://nagashio-kougyo.com/showcase
岡山県倉敷市を拠点とする長塩工業は、チタンをはじめとする特殊金属配管のエキスパートです。
設計・製作・加工・据付・管理・保全までを一気通貫で担い、異材混入を防ぐためにステンレス専用工場を新設。粉塵や鉄粉の交差汚染を避けた製作環境を整えることで、精度や清浄度が求められる配管製作にも対応しています。
作業場の整理整頓や材料管理を徹底し、基本的なミスを防ぐ環境づくりを日常的に行っています。「きれいな作業場でしか、きれいな製作物はつくれない」という考えのもと、社員一人ひとりが品質に向き合っています。
現場では、ベテランと若手によるチーム体制で作業を行い、各工程で複数段階の確認を実施しています。手戻りの発生を防ぐ品質管理を徹底することで、納期の読みやすさと安定した仕上がりを両立してきました。精度と清浄度が求められるユニット製作の実績もあります。
大手飲料メーカーとの取引実績が示すとおり、技術力とサービス力には定評があります。対応できる業者が限られるような特殊合金を用いた配管工事についても、条件に応じた施工が可能です。
大手プラント配管業者と比較して、適正価格の施工と高品質なサービスを提供しているところも長塩工業の強みです。
設備配管の施工をご検討中の方や、プラント配管に関するお悩みをお持ちの方は、お気軽にご相談ください。
