「古い設備を更新したいけれども、図面が残っていない」
工場やプラントの設備更新では、こうした悩みやトラブルが少なくありません。
そしてもし図面があっても、長年の改修によって現場の配管ルートと合っていないということも。そのまま工事を進めると、現地で寸法が合わない、既存配管と干渉する、追加加工が必要になるなど、思わぬ手戻りが発生する恐れがあります。
生産ラインを止められる時間が限られている現場では、こうしたダウンタイムは命取りとも言えます。今回は、図面のない老朽化設備の配管更新において、長塩工業が誇る現物合わせの製作技術と、自作治具を活かしたスピード施工による解決策をご紹介します。

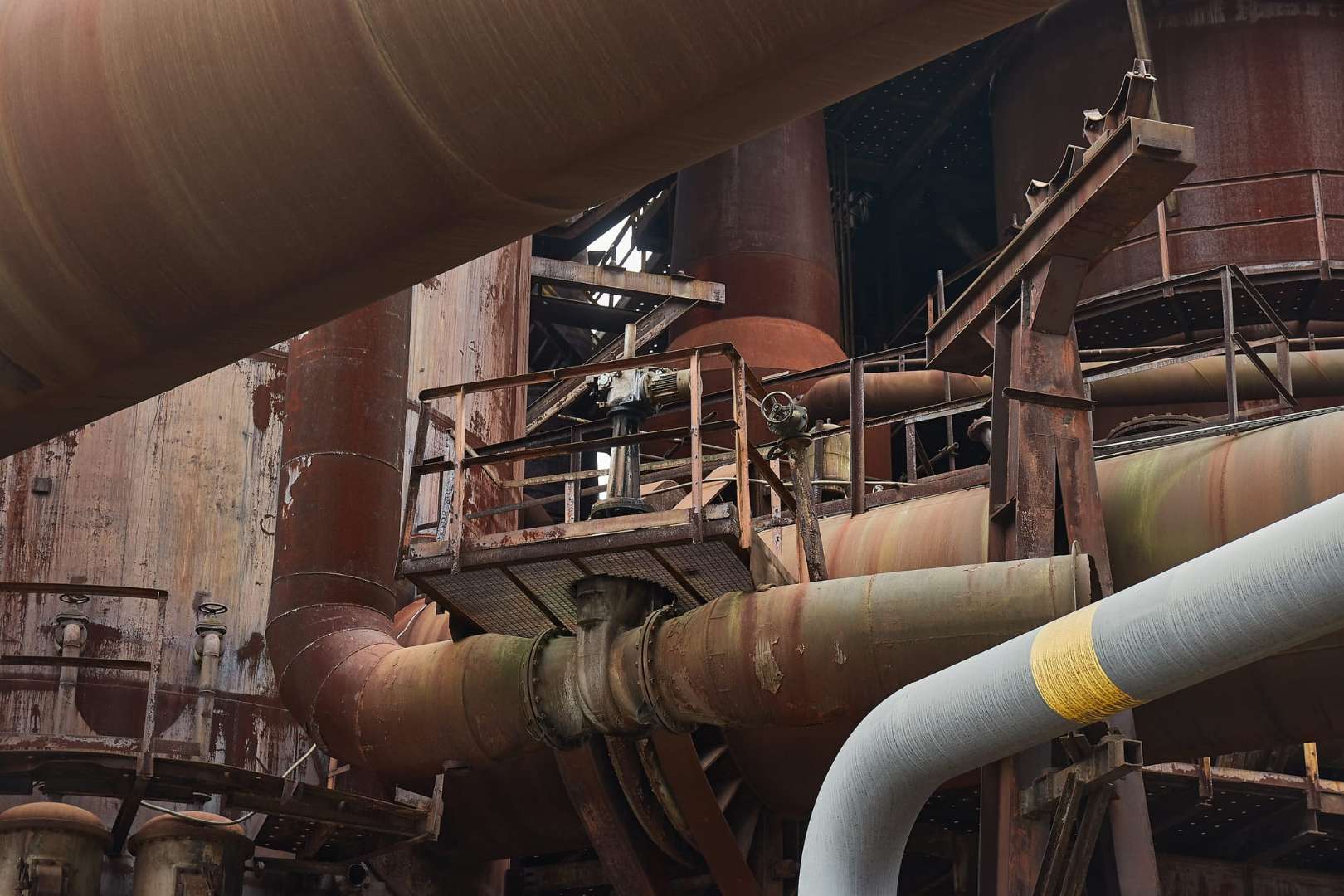

■老朽化プラントが抱える「図面紛失」と「設備更新」の壁
稼働から30年、40年が経過した工場では、竣工当時の図面が残っていないことが多々あります。そしてもし図面があったとしても、その後の改修内容が反映されておらず、現状と一致しないケースも珍しくありません。設備更新を進めたい担当者にとって、ここが最初のハードルになります。
・「見積もり・検討段階」で門前払いされるハードル
古い設備の配管更新の場合、図面がないというだけで見積もりを断られることがあります。業者側から見ると、寸法や接続先、既存配管の状態が把握できないため、工事リスクを読みにくいからです。
結果として、「正確な見積もりが出せない」「施工後のトラブルが怖い」という理由で、相談の段階で断られてしまうことがあります。更新の必要性を感じていても、依頼先が見つからず、老朽化した設備を使い続けざるを得ない。こんな悩みを抱えているメーカー様は少なくありません。
・「複雑な現地の三次元構造」を読み解く壁

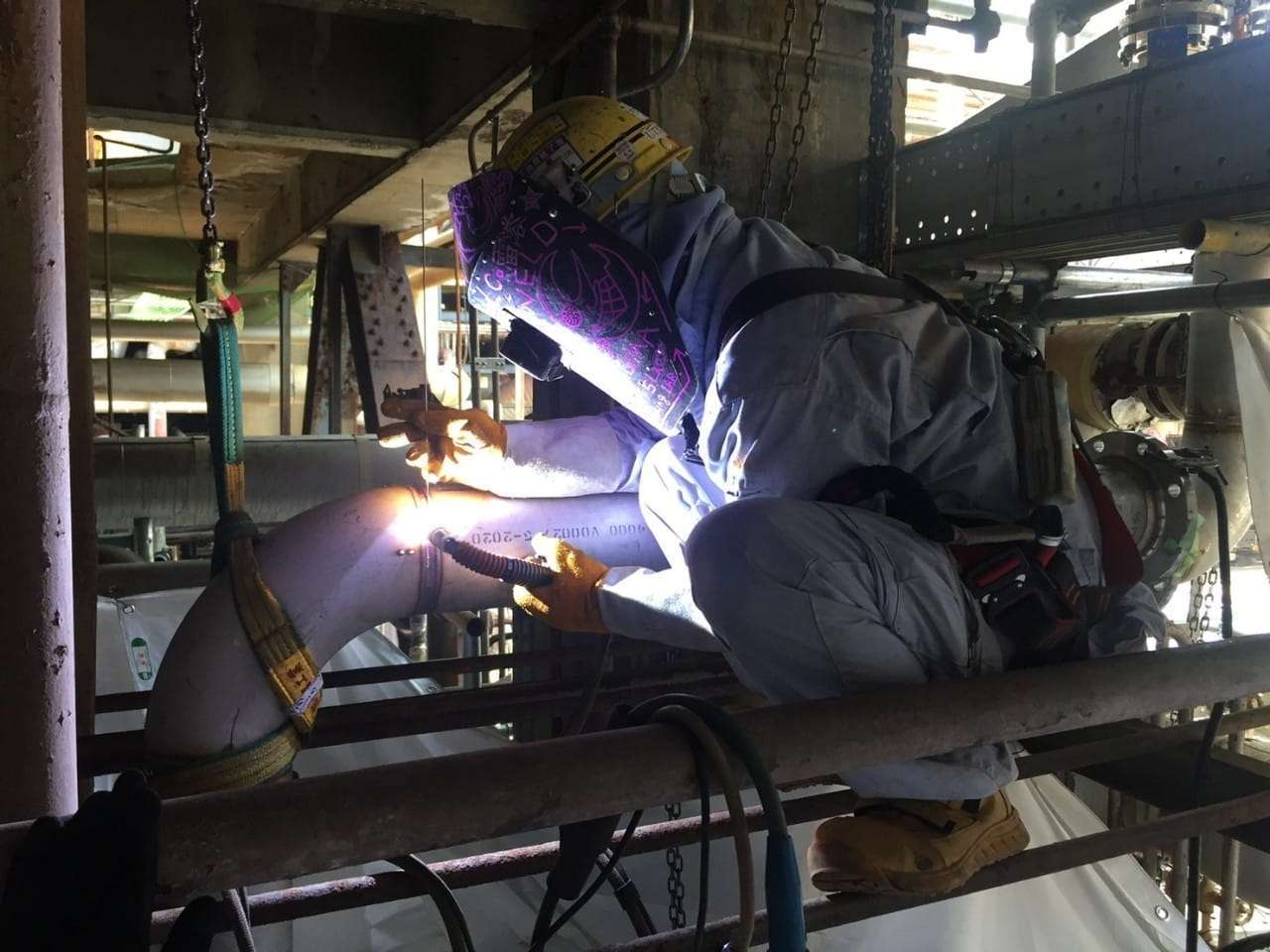

長年にわたって増改築を施されたプラント配管は、迷路のように入り組んでいます。平面図だけでは、配管同士の高さ関係や、支持金具、架台、機器との干渉までは読み切れません。
さらに、現場には「どの配管がどこにつながっているのか分からない」ブラックボックス化した部分が生まれます。新しい配管を通そうとした際に、隠れた既存配管や構造物と干渉し、急きょルート変更が必要になることもあります。こうした状況を読み解くには、図面を見る力だけでなく、現場で生きた構造を把握する経験が欠かせません。
・「最短停止期間」という時間的制約の壁
設備更新では、工場のラインを止められる時間にも限界があります。本来であれば、測量、設計、製作、施工という手順を丁寧に踏みたいところですが、生産計画との兼ね合いから、長期間の停止が難しい現場が多いのが実情です。
そして図面がない現場で無理に工事を進めると、現地で寸法が合わず、施工が止まるリスクがあります。だからこそ、現場の状況を的確に判断し、短い停止期間の中で最適解を出す対応力が求められます。
■長塩工業なら図面がなくても相談できる！「現物」を正解とする三次元実測技術
図面がない設備更新でも、あきらめる必要はありません。
長塩工業では、現地で配管ルートや接続部、機器まわりの寸法を正確に確認し、一つひとつの現場の状態に合わせた最適な更新方法をご提案します。
古い図面だけでは分からない高さ関係や干渉リスクまで把握したうえで製作・施工へつなげるため、図面がない設備でも、無理なく更新工事を進められます。
・熟練職人による「現地アナログ測量」と「脳内モデリング」
最新の3Dスキャナや測量機器は有効ですが、配管が入り組んだ現場で最後に重要になるのが、プロの職人の目と手による確認です。既存配管のルート、フランジの位置、支持金具の高さ、機器まわりの余白などをミリ単位で実測し、現場の立体構造を現場で把握します。
長塩工業の熟練職人は、実測した寸法をもとに、配管同士の高さ関係や作業スペース、既存設備との干渉リスクを頭の中で立体的に組み立てます。いわば、現場で行う「脳内モデリング」です。図面のない複雑な三次元空間をその場で読み解き、更新に適したルートを早い段階で導き出せるため、図面を一から起こし直す時間を短縮し、製作工程へスムーズにつなげることができます。
・古い配管に合わせるのではなく、使いやすいルートにアップデート
現物合わせというと、古い配管と同じ形に作り直すだけの作業に思われるかもしれません。しかし実際には、今の設備の状態を確認したうえで、メンテナンス性や作業スペース、流体の流れ方も含めて検討します。
古い配管を踏襲するのではなく、更新後に扱いやすく、点検しやすい配管ルートへアップデートすることも、図面のない設備更新では重要です。図面がないからこそ、現場を読み解く力と加工技術が生きてきます。
■工期短縮の切り札「自作治具」と「熟練の知恵」
現場は一つとして同じものがありません。狭所、特殊な角度、既存設備との干渉など、既製の工具だけでは対応しにくい場面もあります。長塩工業では、必要に応じて現場に合わせた治具（作業時に部材を固定し、位置や角度を安定させるための器具）を自社で設計・製作し、施工精度とスピードを高めています。
・仮合わせを減らし、一発で収めるための治具
治具があることで、配管の芯出しや固定作業を安定して行いやすくなります。本来であれば現場で何度も仮合わせを繰り返すような箇所でも、あらかじめ角度や位置を決めた治具を使うことで、施工時間を短縮できます。
現場では職人の経験や判断が欠かせませんが、それだけに頼ると作業者によって仕上がりに差が出ることもあります。自作治具を使うことで、必要な角度や位置を安定して再現しやすくなり、確実性の高い施工につながります。
・現場対応を支える一貫体制
さらに長塩工業では、現地調査から製作、施工、引き渡しまでを一貫して対応しています。自社工場での材料調達・加工に加え、ステンレスと鉄鋼の加工エリアを設備レベルで分けて管理するなど、現場ごとの条件に応じた体制を整えています。
また、自社施設に近い現場での施工実績もあり、急な確認や調整が必要な場面でも動きやすいことが強みです。設備更新では、施工技術だけでなく、現場との連携や連絡の取りやすさも重要になります。長塩工業では、このような実務面まで含めて、プラント配管工事を支えています。
■自社工場との連携が生む「プレハブ化」のメリット
図面のない設備更新では、現場の実寸に合わせて配管を製作する「現物合わせ」が必要になる場面があります。ただし、現物合わせだからといって、すべてを現場で加工するわけではありません。
長塩工業では、現地で実測した情報を自社工場へフィードバックし、主要部分を工場内で先行製作するプレハブ化にも対応しています。現場作業と工場製作を切り分けることで、品質と工期の両立を図ります。

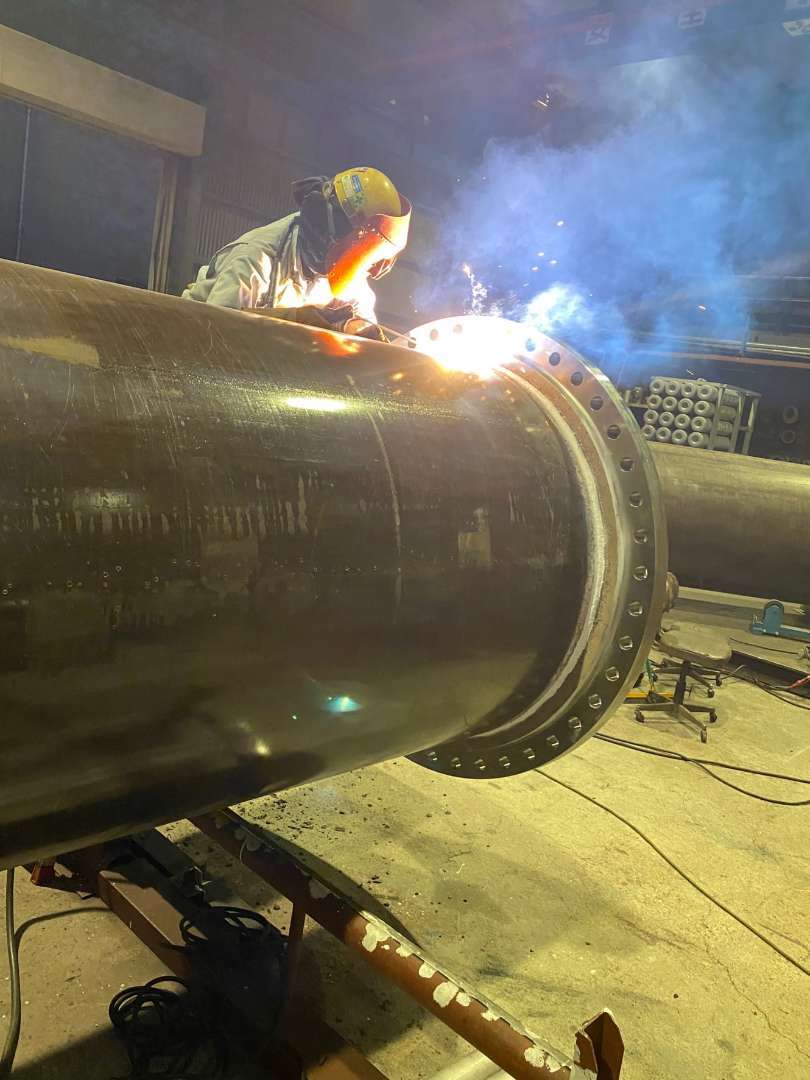

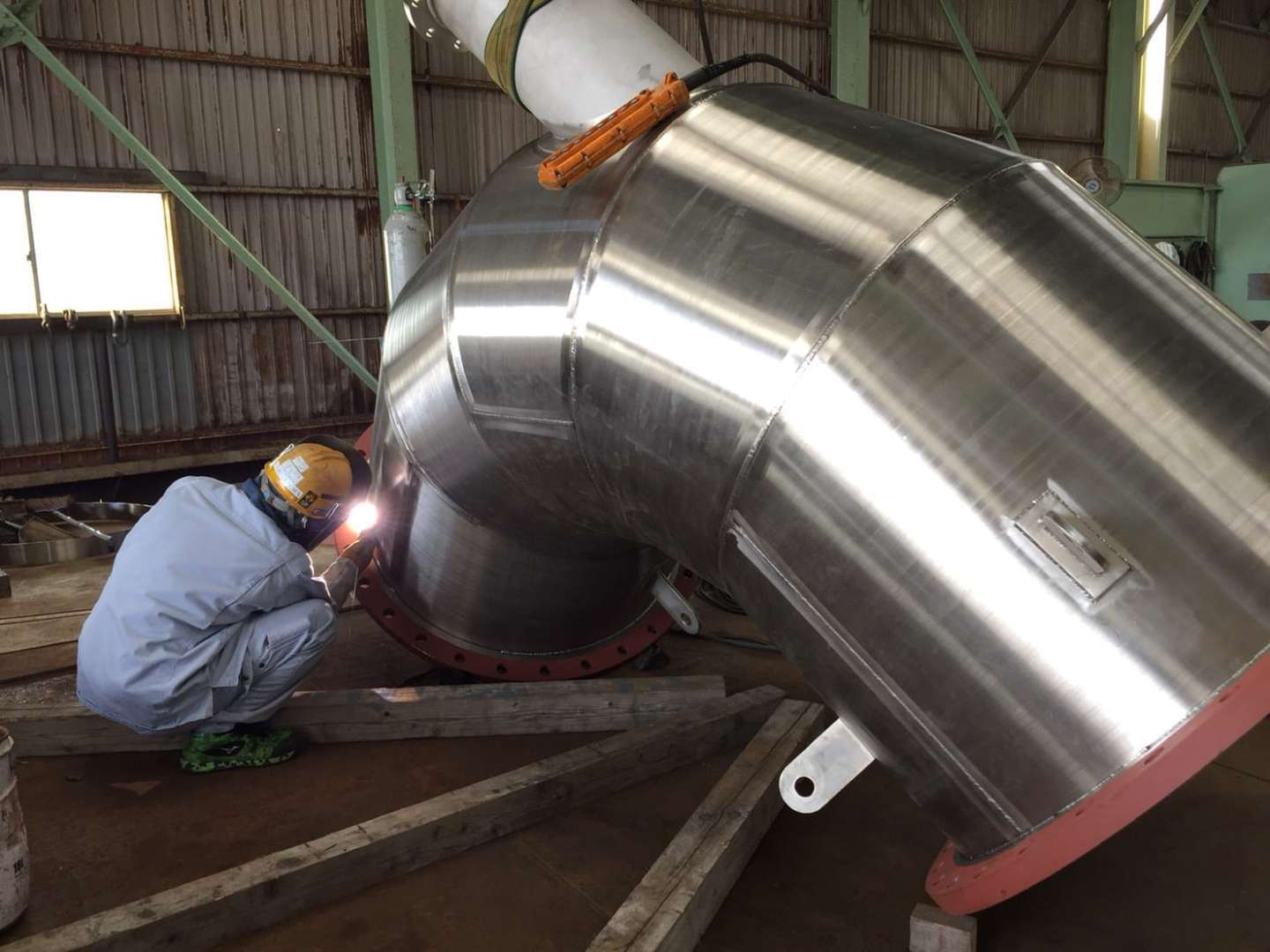

・品質を安定させる工場製作
現場では、作業スペースや天候、周辺設備との兼ね合いによって、加工や溶接の条件が変わることがあります。主要部分を自社工場で先行製作することで、こうした現場ごとのリスクを切り離し、精度の高い製作ができます。
長塩工業では、ステンレスやサニタリー配管など、清浄度が求められる製作にも対応できるよう、鉄鋼とは加工エリアを分けた管理体制を整えています。現場での加工や溶接箇所を減らせるため、品質管理もしやすくなります。
また、製作物は出荷前に複数の段階にわたってチェックします。現場に持ち込んでから寸法が合わない、取り付けられないといった手戻りを防ぐため、ベテラン職人の目で確認を重ね、完成度にこだわっています。
・ダウンタイムを抑え、設備更新を進めやすくする
現場での作業を最小限にできれば、工場のライン停止期間を短縮できます。メーカー様にとって、設備更新の費用だけでなく、生産停止による機会損失も大きな課題です。
長塩工業では、現地実測、工場製作、現場施工をつなげることで、限られた停止期間の中でも配管更新を進めやすくします。古い設備だから難しい、図面がないから無理と決めつけず、現場に合った最適な方法をご提案します。
■豊富な施工経験と確かな配管製作・更新技術は長塩工業
図面のない状態での設備更新は、単に部品を交換するだけの工事ではありません。現場を読み解き、必要なものをその場で判断し、工場製作と現場施工を組み合わせる総合力が問われます。
長塩工業では、図面がないことを、設備更新をあきらめる理由とは考えていません。むしろ、現場を読み解く長年の経験と、現場に合わせて治具や部材を準備できる自社の加工力を発揮できる場面と考えています。複雑な配管ルートや限られた停止期間の中でも、現地調査の内容をもとに最適な方法を組み立てることで、工期短縮と確実な設備更新につなげます。
・図面がない場合の設備更新でも、まずはご相談ください
長塩工業は、現地調査から製作、施工までをワンストップで行い、現場の状況に合わせた更新方法をご提案しています。ステンレスやサニタリー配管に加え、対応できる業者が限られる特殊合金を用いた配管工事についても、条件に応じた施工が可能です。
また、大手プラント配管業者と同等レベルの工事内容を、適正コストで提供できる点も長塩工業の強みです。施工実績については、こちらでご確認ください。
https://nagashio-kougyo.com/showcase
図面がない古い設備の更新や、短い停止期間でのプラント配管工事にお困りの方は、まずは一度ご相談ください。長塩工業が、プラントの長寿命化と安定稼働につながる配管更新をお手伝いします。
